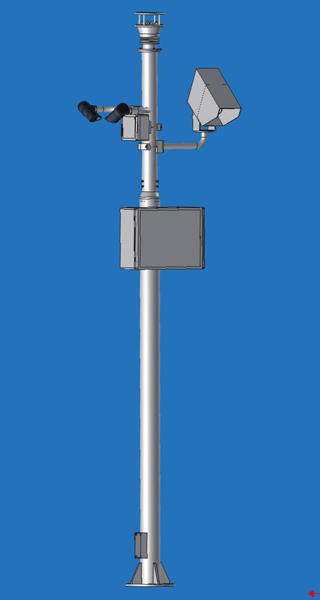

QK-RWOS交通氣象監測站
1. 簡介
交通氣象站主要利用綜合采集控制技術、計算機軟件技術、通訊技術等技術對多種氣象傳感器從結構到系統組成上進行集成化應用。能夠連續獲得交通沿線的氣象信息，能夠?qū)δ芤姸取?dāng)前天氣現象、風速、風向、溫度、濕度遙感路面狀況等高速公路多個氣象要素進行實時檢測，通過遠程傳輸完成各類數據的匯總并及時傳送給交通部門，為交通相關部門做好各沿線交通氣象保障服務提供資料，以此為基礎，可為高速公路安全主管部門和人們的出行提供及時的氣象信息服務。
采用的氣象傳感器包括：能見度、風向傳感器、風速傳感器、溫濕度傳感器、遙感路面狀況傳感器等。交通氣象站還包括數據采集器、支撐結構、供電通信控制箱等等單元。
2. 設備特點
l 設備采用模塊化組裝結構設計，緊湊小巧，各傳感器尺寸小、重量輕，安裝方便。
l 采用光電測量技術進行能見度、當前天氣現象和路面狀況測量，完全遙感測量，不需要破壞路面，省時省力，免維護。
l 采用超聲波測量技術進行風速風向測量，無活動轉動部件，完全免維護長周期測量，適應高速公路惡劣環境應用。
l 各傳感器結構材料為高質量硬質鋁材，表面進行了陽極鈍化處理，并進行多道噴漆保護；所有螺釘均選擇耐腐蝕不銹鋼螺釘；殼體內部是密封的，達到了IP65防護等級，具有野外惡劣氣候適應性。
l 系統功耗低，小于15W，市電或太陽能供電均可。
l 系統具有防雷措施，其通信接口和電源接口均具有防雷設計。
3. 交通氣象監測站功能
（1）能夠?qū)δ芤姸�、大氣溫度、大氣濕度、風向、風速、遙感路面狀況（路面狀態：干、潮、濕、霜、雪、冰、冰水混合物測）以及當前天氣狀況（毛毛雨、雨、雨夾雪、冰雹、雪和混合降水）等氣象要素進行全天候檢測。
（2）自動采集各氣象要素?cái)?shù)據，對采集的數據進行預處理和算法處理，對采集數據進行相關統計形成逐分鐘的值并定位存儲在觀測站存儲器內；
（3）自動上傳監測數據：上傳頻率為1分鐘；
（4）氣象站提供RS232通訊接口；
（5）系統供電方式：220V交流市電。
4. 主要傳感器組成

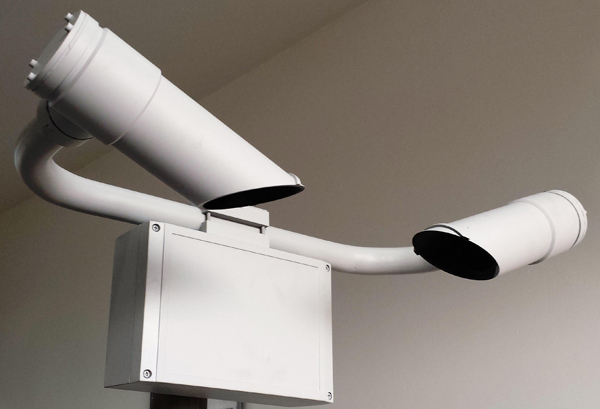

① 能見度檢測器

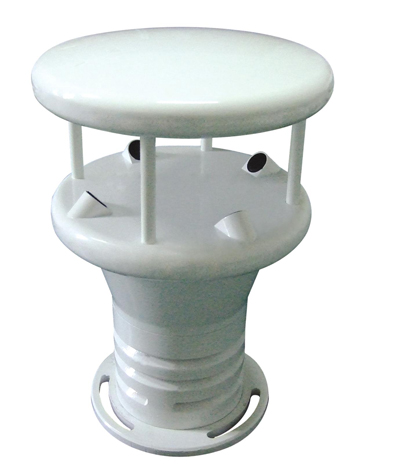

② 一體化超聲波多要素傳感器

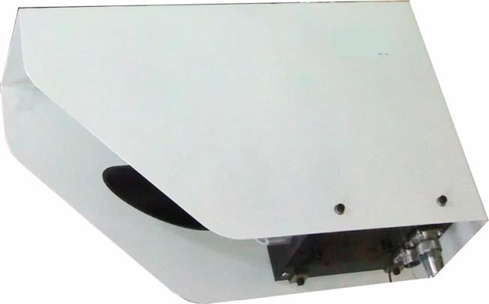

③ 遙感式路面狀況傳感器
主要技術指標
|
測量要素 |
測量范圍 |
分辨率 |
準確度 |
|
能見度 |
5m～10km |
1m |
≤2km ，誤差±2%
2Km—10km，誤差±5% |
|
氣溫 |
-40～+80℃ |
0.1℃ |
±0.2℃ |
|
相對濕度 |
0～100% |
1% |
±2%（≤80%）
±3%（＞80%） |
|
風向 |
0～360° |
2.5° |
±3° |
|
風速 |
0.3 ～60.0m/s |
0.05m/s |
±0.3m/s（≤10m/s），
±（0.03V）（＞10m/s） |
|
降水量 |
0～400mm |
0.1mm |
0.1mm(≤5mm)
±2%(>5mm) |
|
遙感路面 |
可分辨出路面狀態：干、潮、濕、霜、雪、冰、冰水混合物 |
||
