QK-Tunnel VICO 100系列隧道煙霧濃度/一氧化碳檢測儀
隧道是一種特殊的管狀構造物，由于空間小，具有密閉性的特點，行經隧道的車輛所排放的廢氣，如不及時合理的排放出去，造成CO和懸浮顆粒物的聚集，將直接關系到行經隧道的車輛司乘人員和維護工作人員的人身安全。為了對隧道的能見度和CO濃度情況進行全天候的有效監測，以便及時啟動風機進行強制通風和采取其它對應措施，自動化的VICO檢測儀在現代交通中已經是檢測設備。QK-Tunnel VICO 100系列是設計用來在線采集VI/CO數據，提供給交通監管部門，為隧道通風及道路安全通行提供決策依據。
工作原理
QK-Tunnel VICO 100檢測儀利用了光在大氣中傳播受到大氣衰減的原理進行測試。發射器和接收器相對安裝，安裝距離間隔10米、20米，利用支架固定對準后，光學部件發出的高聚焦光束成為一條檢測光束，通過光發射機發出，在不同的大氣條件下，經過大氣信道對光信號的衰減后，由光接收機接收，經過CPU對信號進行計算處理，給出各種大氣環境下的VI值。CO的檢測采用負氣體相關檢測方法，經CPU運算處理后輸出。
根據我國《公路隧道通風照明設計規范》要求，儀器安裝在隧道頂部或者側壁上。
該智能檢測儀的鏡頭防污染保護機構可以防止灰塵接觸檢測儀的光學部件，從而保證了較長的維護周期。
產品特點
● 可同時或者分別測量能見度（VI）和一氧化碳（CO）；
● 高分辨率的能見度測量；
● 測量完全不受其它雜散光源的影響；
● 專門針對隧道惡劣環境設計；
● 有效避免環境、過往車輛振動造成的無法測量；
● 安裝、開機、維護費用低；
● 儀器自帶狀態顯示、故障告警和數據存儲功能，便于調試和設備維護；
● 多種輸出方式，數據采集方便；
● 鏡頭保護機構，最大限度地保護光學鏡片，保證了較長的維護周期；
● 鏡頭污染補償，超過警戒值，自動發出報警信號；
● 非接觸式、連續監測能見度和CO；
● 使用了微處理器技術，完全數字化運行。

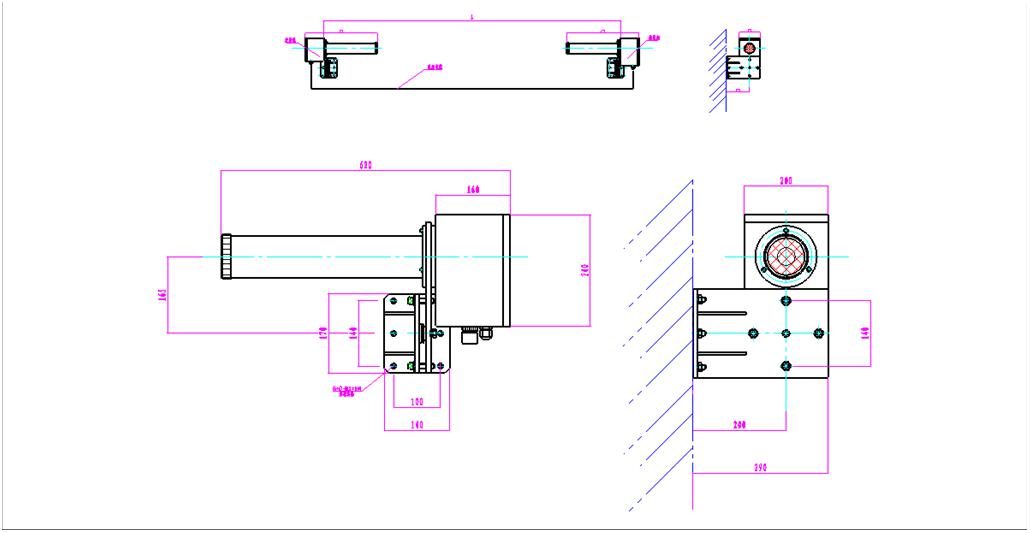

檢測儀安裝示意圖
主要技術參數
|
技術參數 |
QK-Tunnel VICO 105 |
QK-Tunnel VICO 110 |
QK-Tunnel VICO 115 |
QK-Tunnel VICO 120 |
|
測量值 |
能見度值：米、1/m、1/km； CO濃度：ppm |
|||
|
測量原理 |
光線透射法; 負氣體相關 |
|||
|
測量距離 |
5m |
10m |
15m |
20m |
|
測量范圍 |
VI： 35×10-3 1/m CO：0—500ppm |
|||
|
精度 |
±0.7%（透過率） 或 0.1×10-3 1/m ; CO:±1ppm |
|||
|
數據存儲 |
本地?cái)?shù)據存儲大于24小時 |
|||
|
狀態顯示 |
儀器自帶LCD實時顯示 |
|||
|
環境溫度 |
-40℃---+60℃ |
|||
|
數據端口 |
數字輸出：RS232、RS485；模擬信號輸出：兩通道0/4mA---- 20mA |
|||
|
供電電壓 |
220v±15VAC 50HZ； 直流24V、12V |
|||
|
功耗 |
MAX：45W MIN：10W |
|||
|
防護等級 |
IP65 |
|||
|
安裝方式 |
壁掛安裝（安裝在隧道頂部或側壁上） |
|||
|
設備構成 |
發射器、接收器、安裝支架 |
|||
