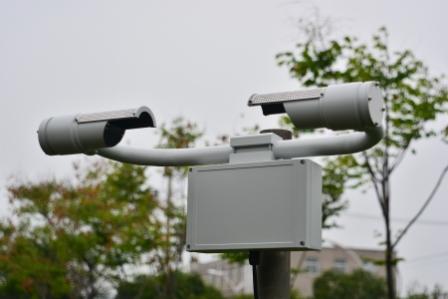

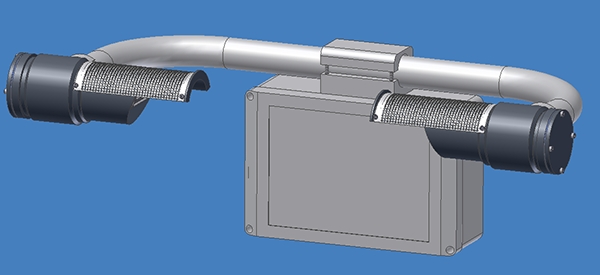

QK-RD900型激光雨滴譜儀
一、 儀器簡介
QK-RD900型激光雨滴譜儀是一種新穎的高科技的激光技術產品，其利用激光主動探測原理，可連續對降水顆粒的尺寸、速度和數量進行連續觀測，由此推導出粒徑分布、降水量、能見度、降水類型等，可區分毛毛雨、雨、雨夾雪、冰雹、雪和混合降水。儀器反應靈敏，可進行野外長期、免維護使用。主要應用于交通、氣象、環保、水利水文等領域。典型應用在人影作業效果評估、雨滴譜和霧的觀測、降水與霧天氣現象測量、測雨雷達與天氣雷達ZR因子校準、降水過程科學研究等。
二、 性能特點
² 使用無需維護的激光技術，快速準確的檢測降水顆粒信息；
² 可以識別所有類型的降水，包括混合降水；
² 使用二維的粒徑和速度分布分析復雜的降水過程；
² 激光發射器和接收器具有防止水滴濺落的設計，可以消除在采樣區引起的副光譜信號；
² 可給出降水過程中雷達反射率等；
² 野外免維護長期使用；
² 輕質硬鋁合金封閉外殼，防護等級達到IP65；
² 具有降水強度的脈沖輸出端口，可替代機械式雨量筒，方便集成到現有氣象站中。
三、 技術指標
|
QK-RD900型激光雨滴譜儀技術指標 |
|
|
探測面積 |
大于50cm 2 |
|
�！ � |
液態降水粒子直徑大小0.2—5mm
固態降水粒子直徑大小0.2—25mm |
|
速 度 |
0.2—20 m/s |
|
降水粒徑分布 |
32等級粒子直徑大小和32級別下降速度 |
|
降水類型和氣象代碼 |
毛毛雨、雨、雪、雨夾雪、冰雹等，可提供WMO 4688/4677( SYNOP) 4678 (METAR) 和NWS 代碼。 |
|
降水強度 |
0.001—1200 mm/h |
|
降水量精度 |
±5%(液態)；±20% (固態) |
|
降水能見度 |
10— 5000m |
|
雷達反射率 |
-9.9—99dBz，±25% |
|
接 口 |
RS232/RS485和SDI 12 或或脈沖輸出（0.1mm 降水） |
|
外殼防護等級 |
IP65 |
|
電源 |
|
|
供電方式 |
9~16VDC，典型12VDC |
|
功耗 |
＜0.5W |
|
環境適應性 |
|
|
工作環境溫度 |
-40℃—＋ 60℃ |
|
工作相對濕度 |
1—100% |
|
地域適應性 |
可在沿海地區連續使用 |
